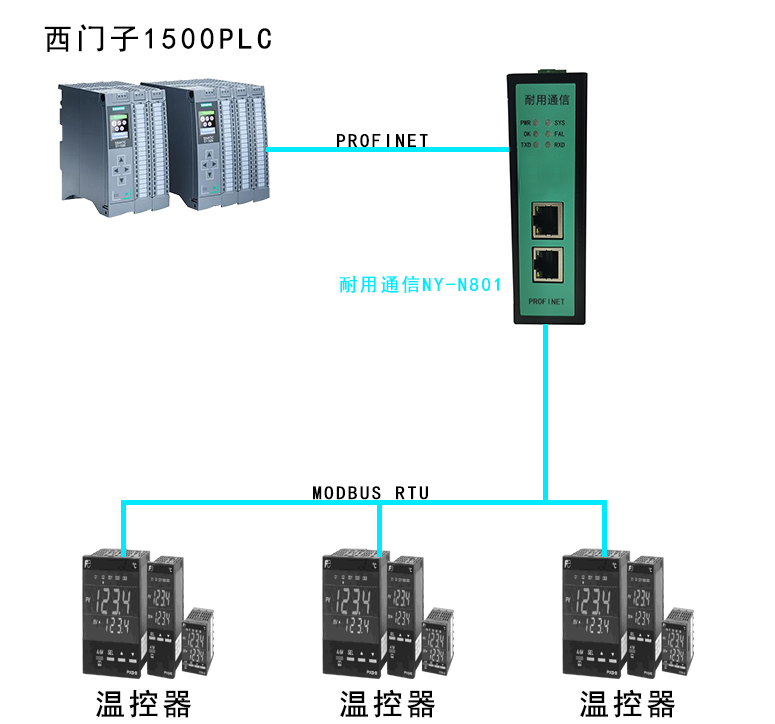

1、本案例是通過耐用通信Profinet轉Modbus485網關連接電能表的配置案例，客戶要求將富士電機溫控器參數讀取到PLC中。所需工具：西門子1200PLC一個、耐用通信Profinet轉Modbus485網關一個、富士電機溫控器一個；

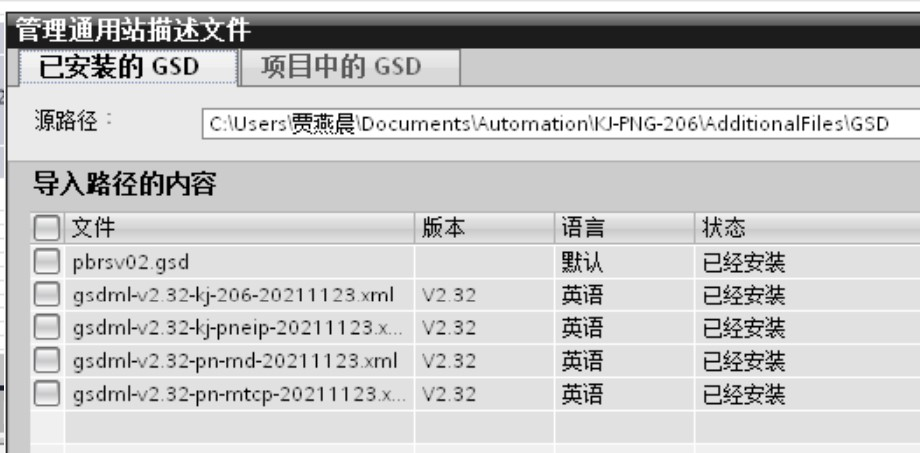

2、配置步驟首先打開PLC組態軟件（step7 博圖或其他Profinet主站軟件）導入Profinet轉Modbus485網關GSD文件。

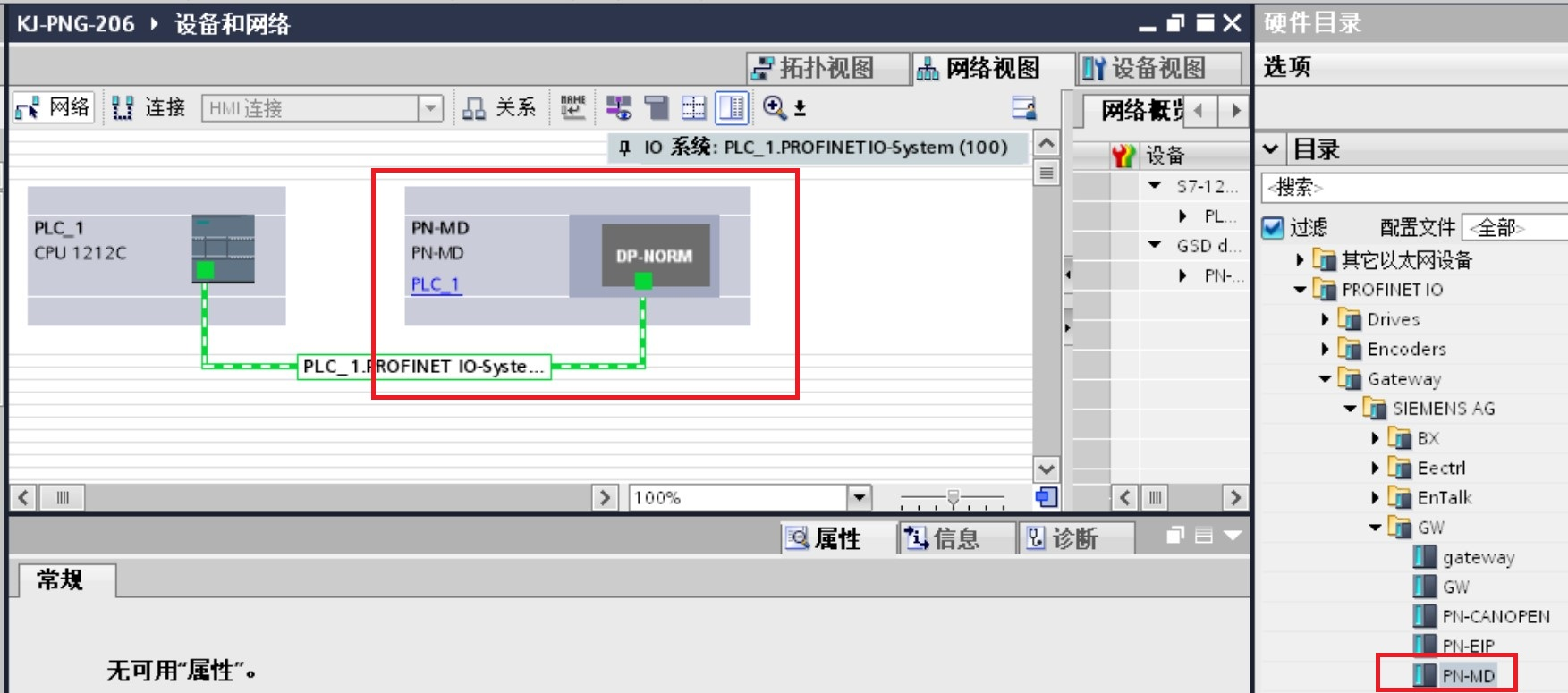

3、在網絡視圖添加網關模塊，在硬件目錄雙擊PN-MD添加Profinet轉Modbus485網關；

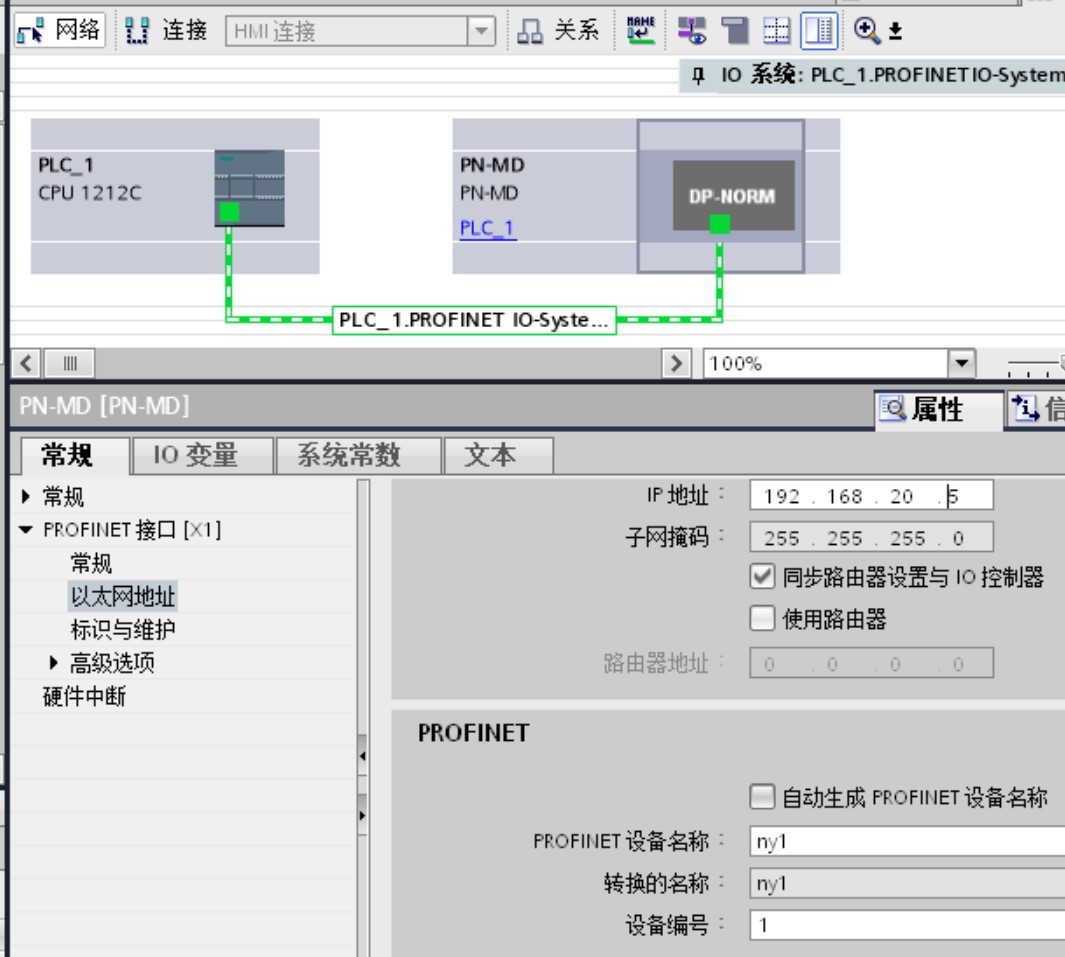

4、設置Profinet轉Modbus485網關的IP地址及設備名稱（本例為20.5名稱NY1）

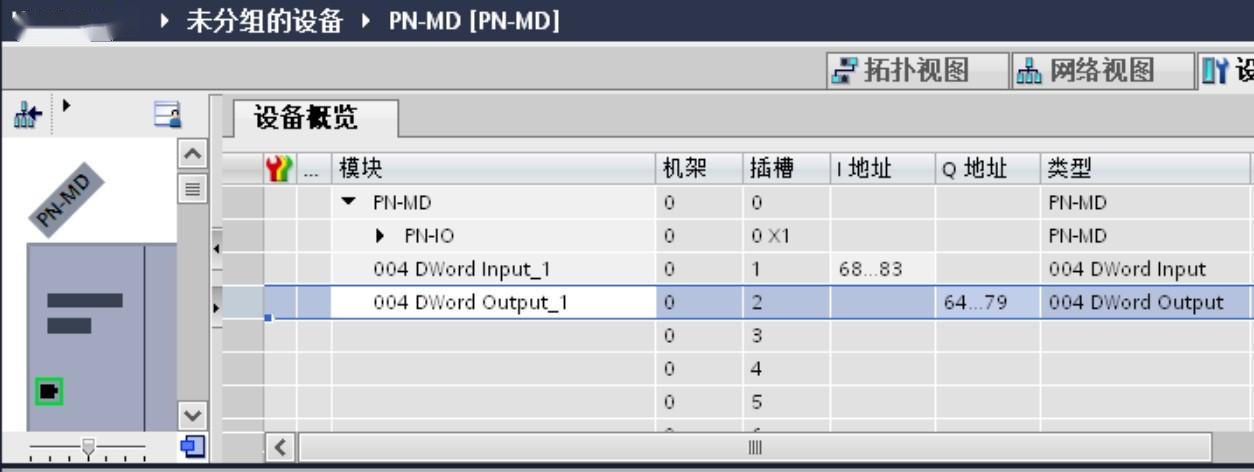

5、添加用到的輸入輸出數據總長度（本例16個字節）；

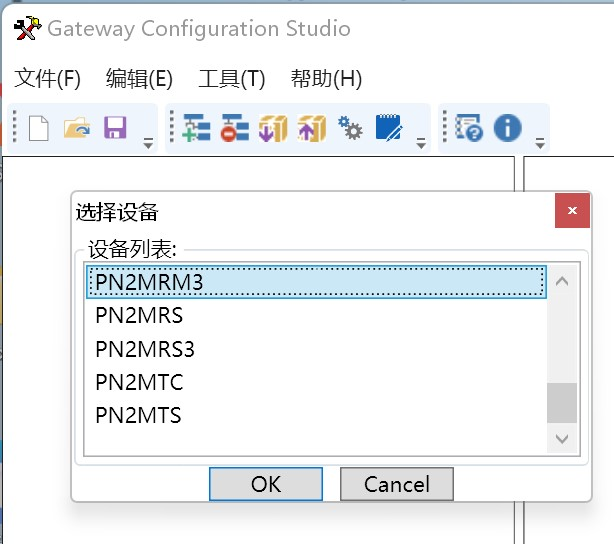

6、配置完成后下載到PLC，打開Profinet轉Modbus485網關配置軟件，新建選擇PN2MRM3；

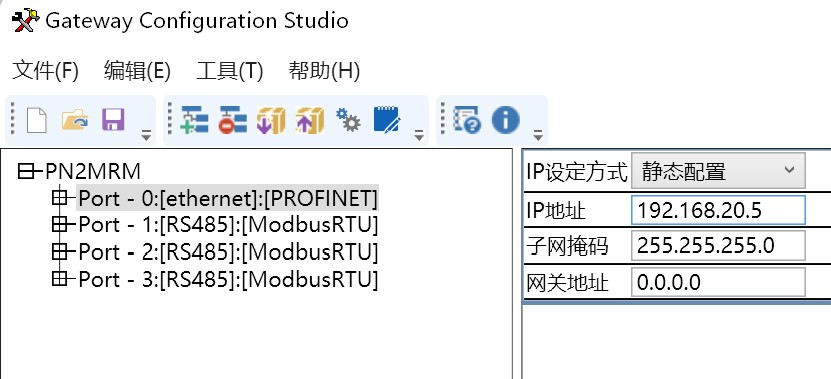

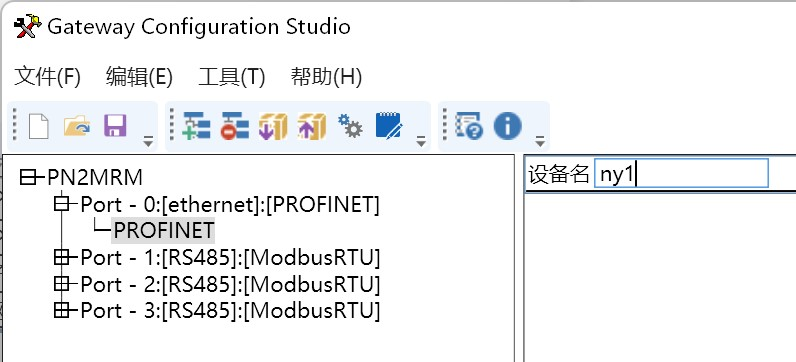

7、設置Profinet轉Modbus485網關的IP地址和設備名稱（要和博圖配置保持一致）；

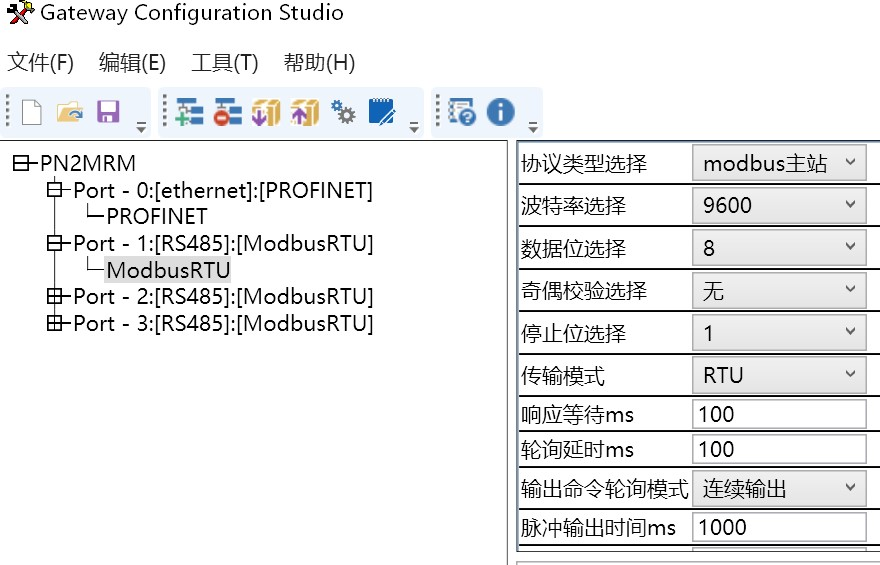

8、設置Profinet轉Modbus485網關的485參數和要連接的Modbus從站保持一致（注意如果從站數據為是8奇偶校驗不是無的話網關數據位要選擇9）；

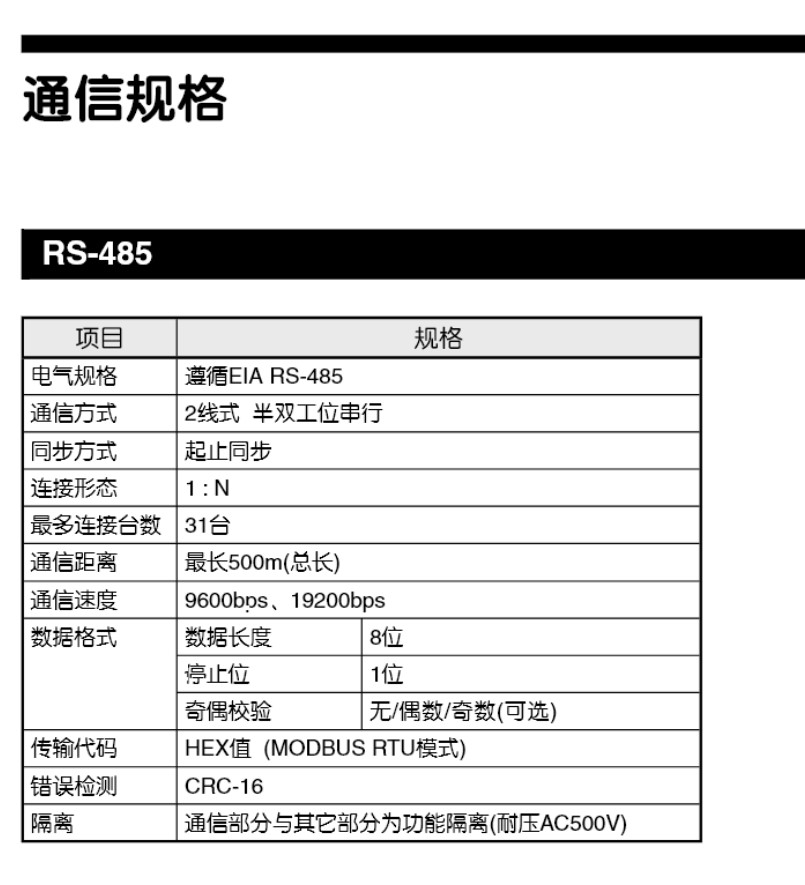

9、打開從站通訊手冊，找到通訊參數一欄；

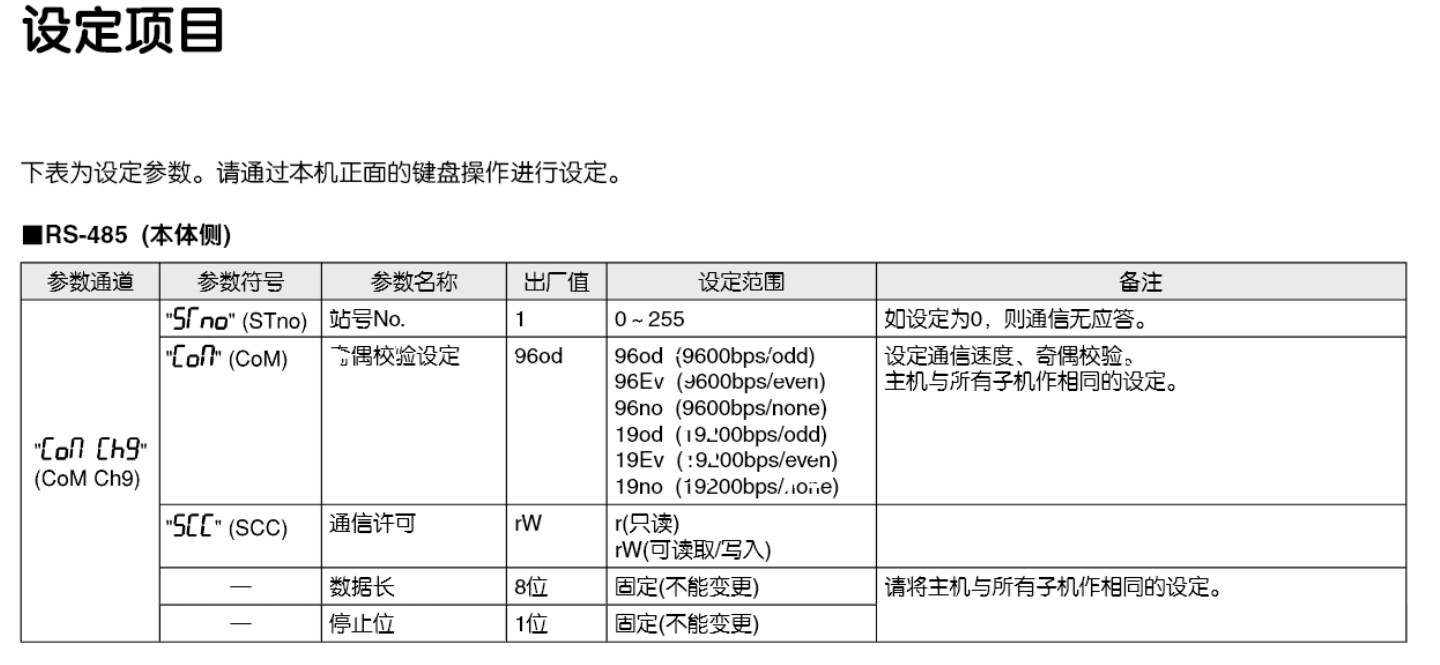

10、從手冊中得知設備接線為2線制，（485方式接線）、波特率為9600/19200bps兩種，數據格式為8個數據位，1個停止位無校驗/奇偶（可選）；

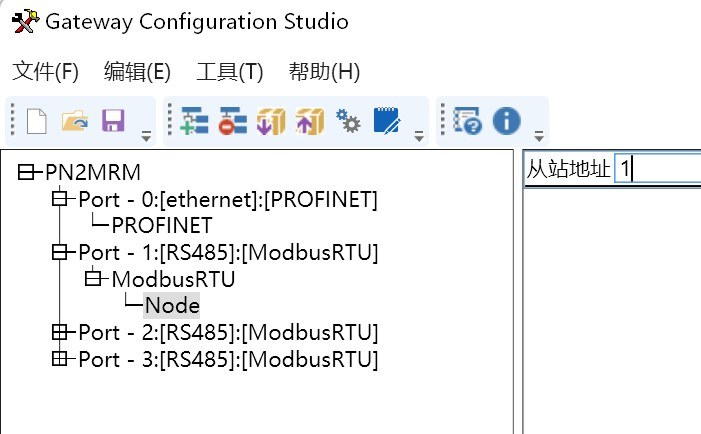

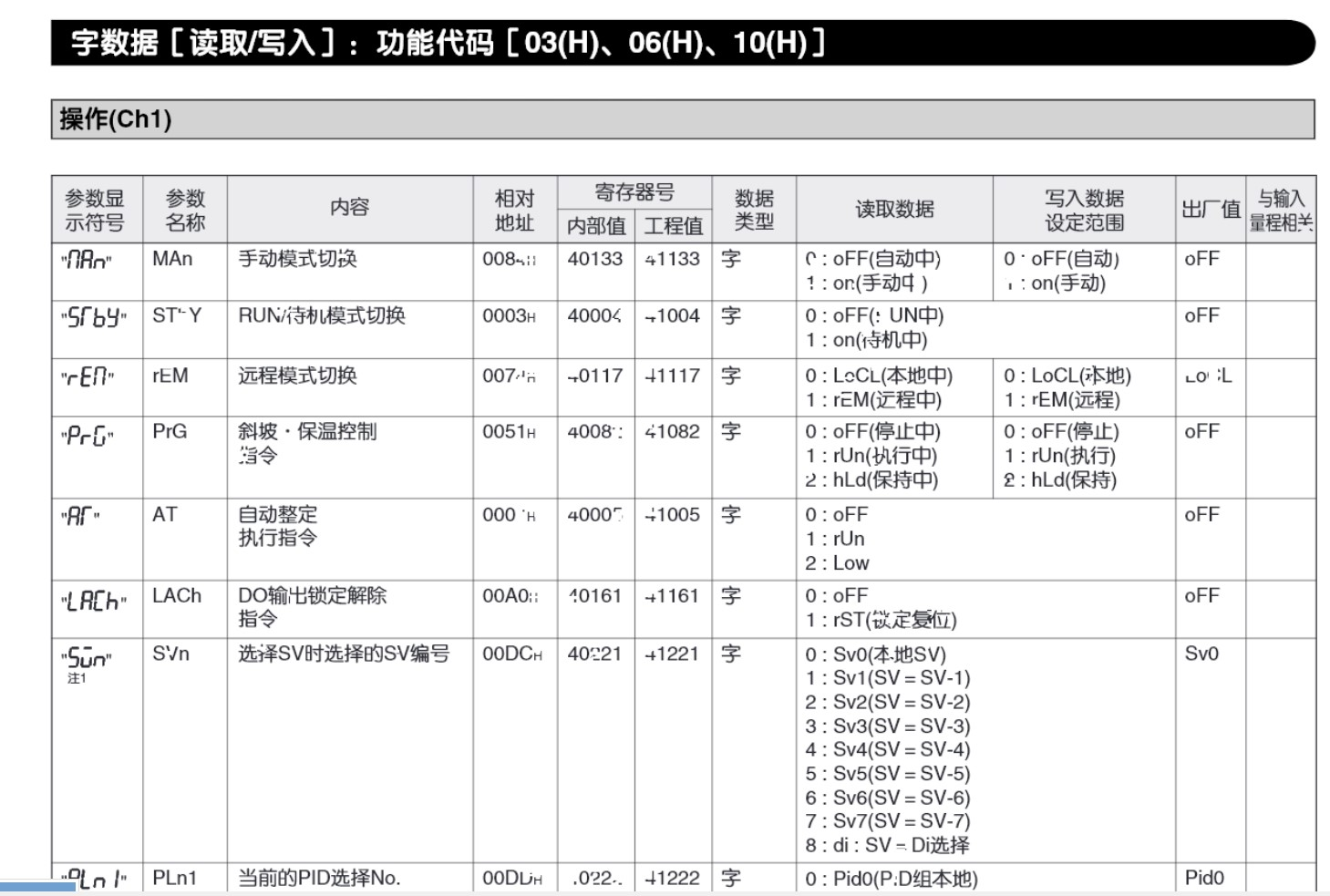

11、設定好從站的485參數，根據手冊可得知，Modbus485的讀寫用到03H和06H,10H功能碼，首先配置Profinet轉Modbus485網關的讀取參數。先填寫Modbus485從站設備的站地址；

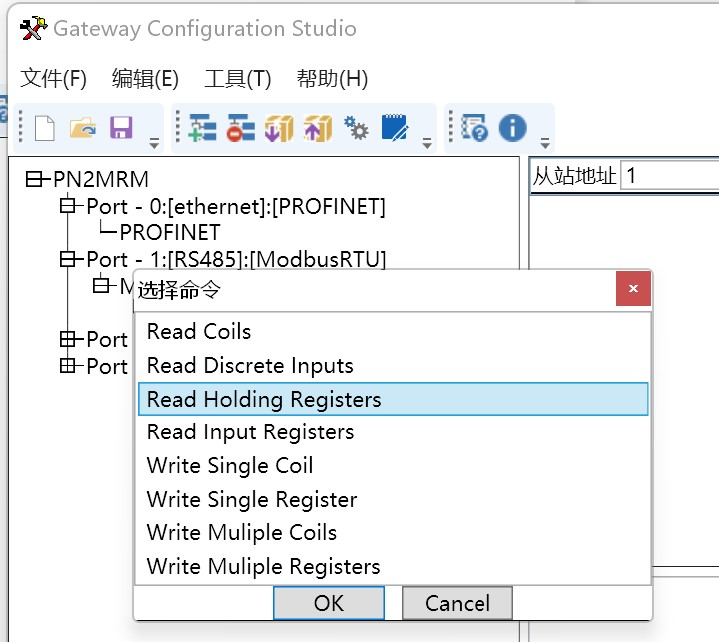

12、添加03H功能碼（讀保持寄存器）；

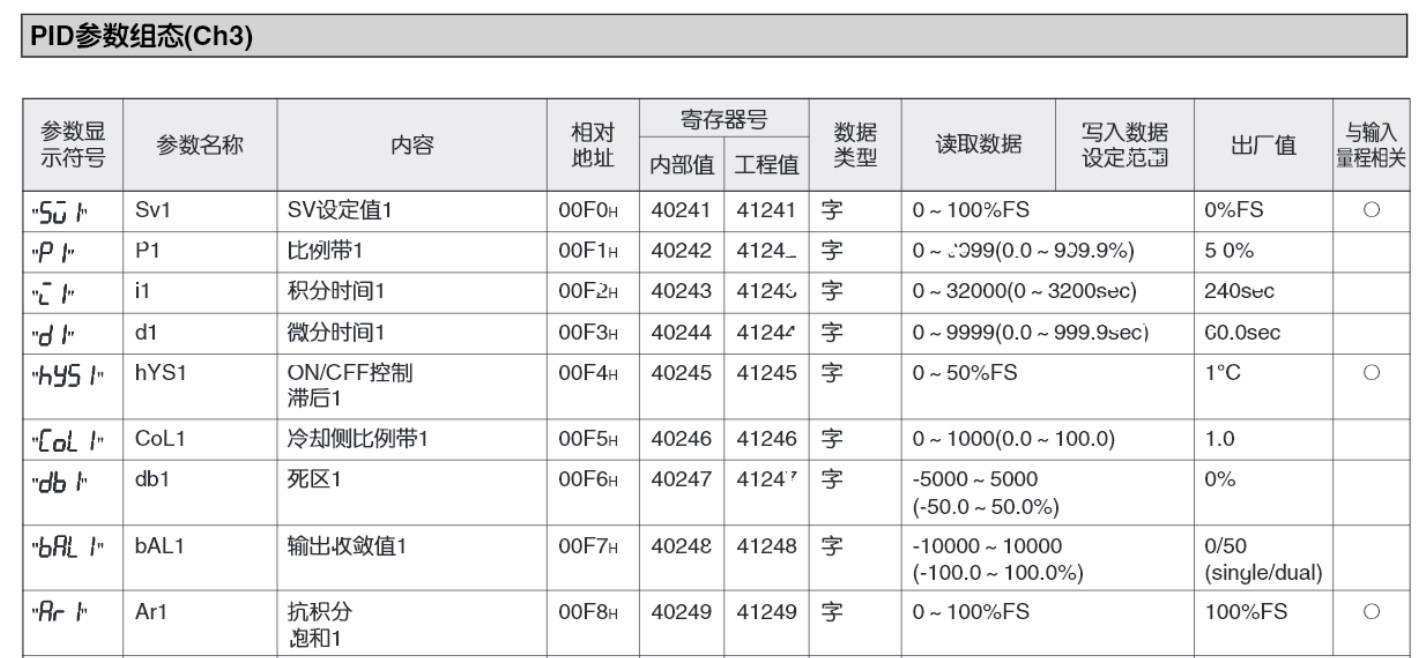

13、從設備通訊手冊可得知需要讀取參數的寄存器地址；

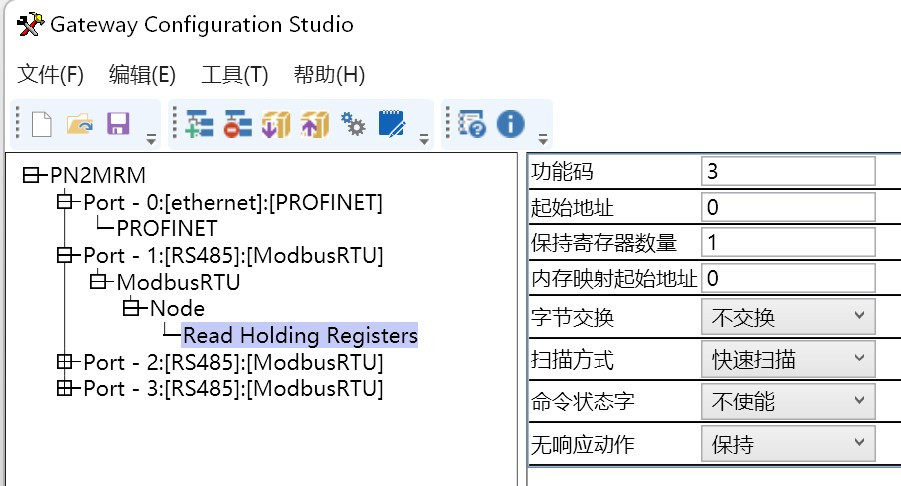

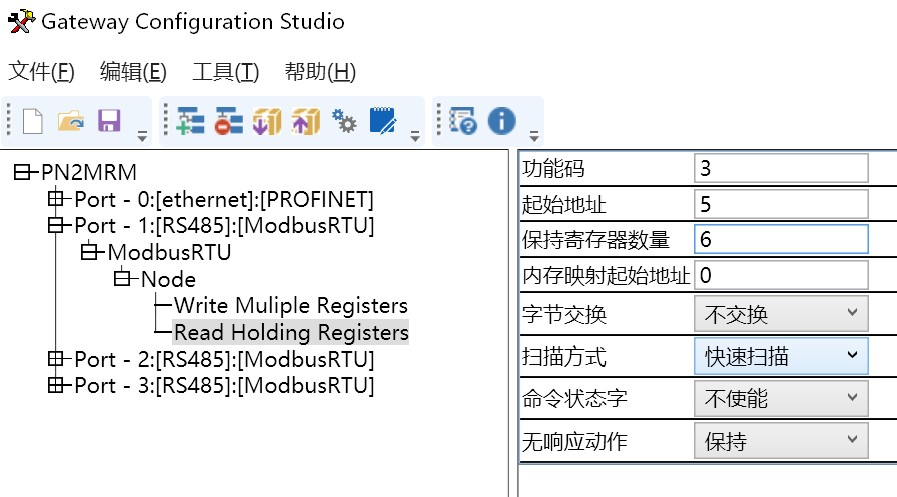

14、因03功能碼已經代表40000地址區，所以在起始地址處填寫相對地址的10進制數即可，由于是連續地址讀取，所以保持寄存器數量填寫多個；

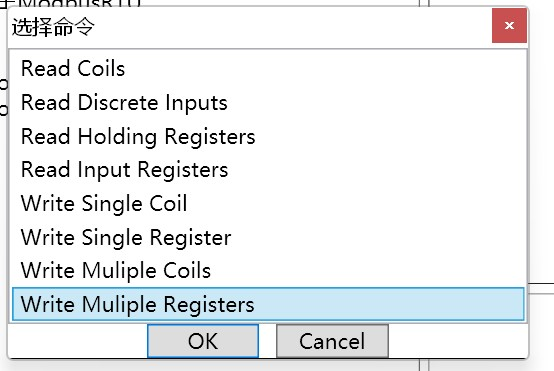

15、寫入同理，選擇寫多寄存器；

16、假如我們要向SV1這個參數寫值；

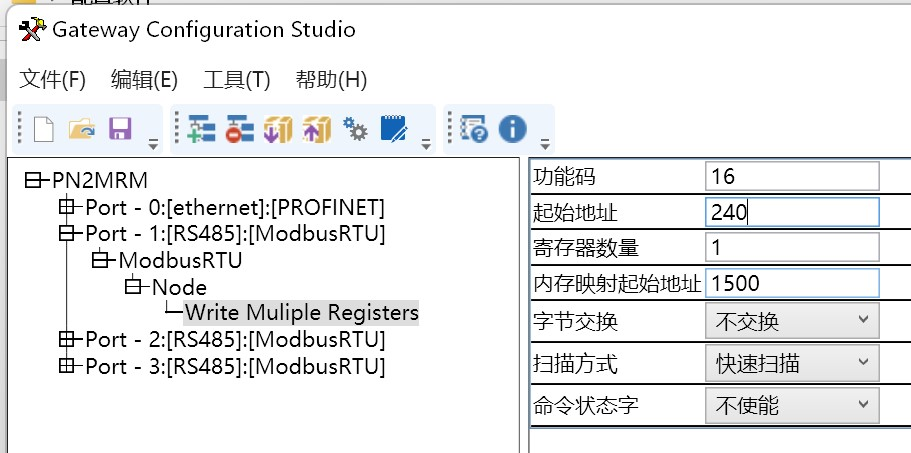

17、Profinet轉Modbus485網關的寫入配置如下，地址寫入F0H的十進制數即240，寄存器數量為1內存映射地址1500對應PLC的Q地址第一個字節；

配置完成后下載配置到Profinet轉Modbus485網關并重新上電即可。打開PLC監控表，對IW68和QD64進行讀寫即可。
