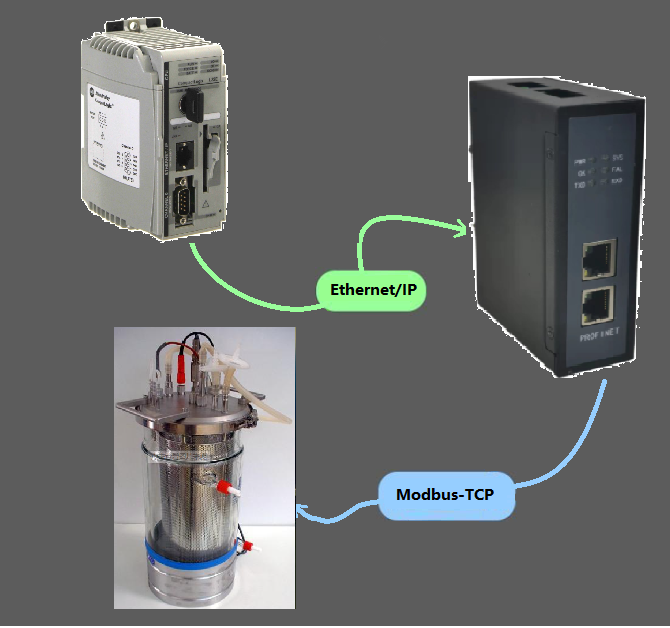

本案例用的設備有AB PLC1769-L32E，耐用通信Modbus TCP轉EtherNET/IP網關，生物反應器。

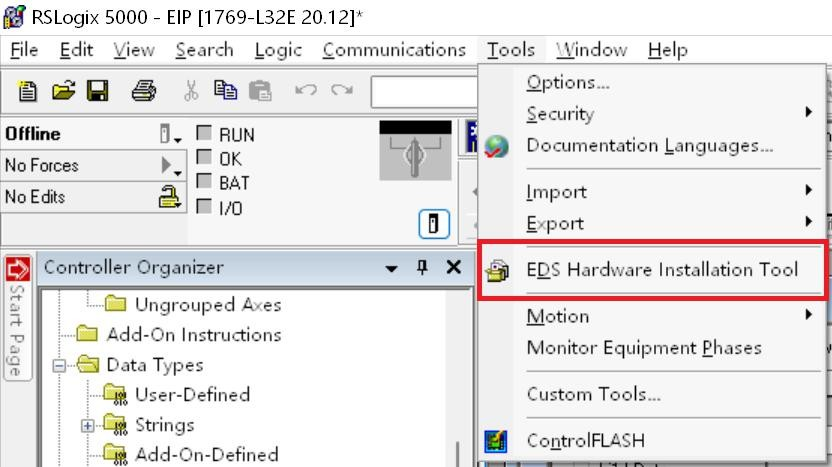

1、打開RSLogix5000，進行硬件組態，首先添加網關的 EDS 文件；

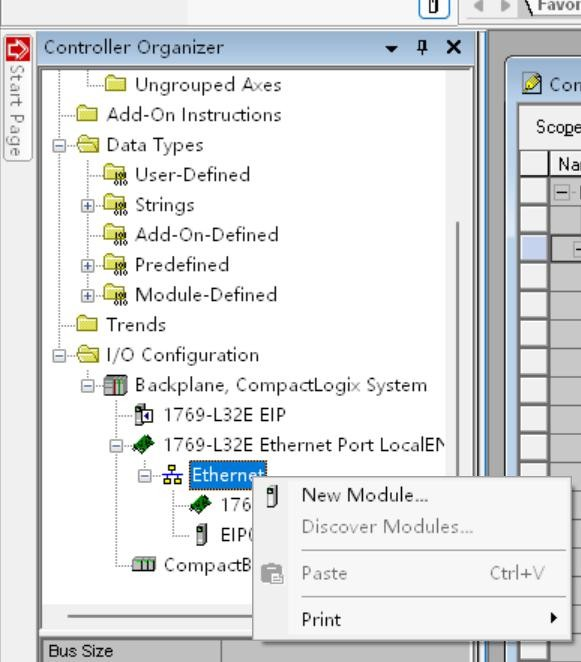

2、安裝完成后添加模塊，選擇 New Module；

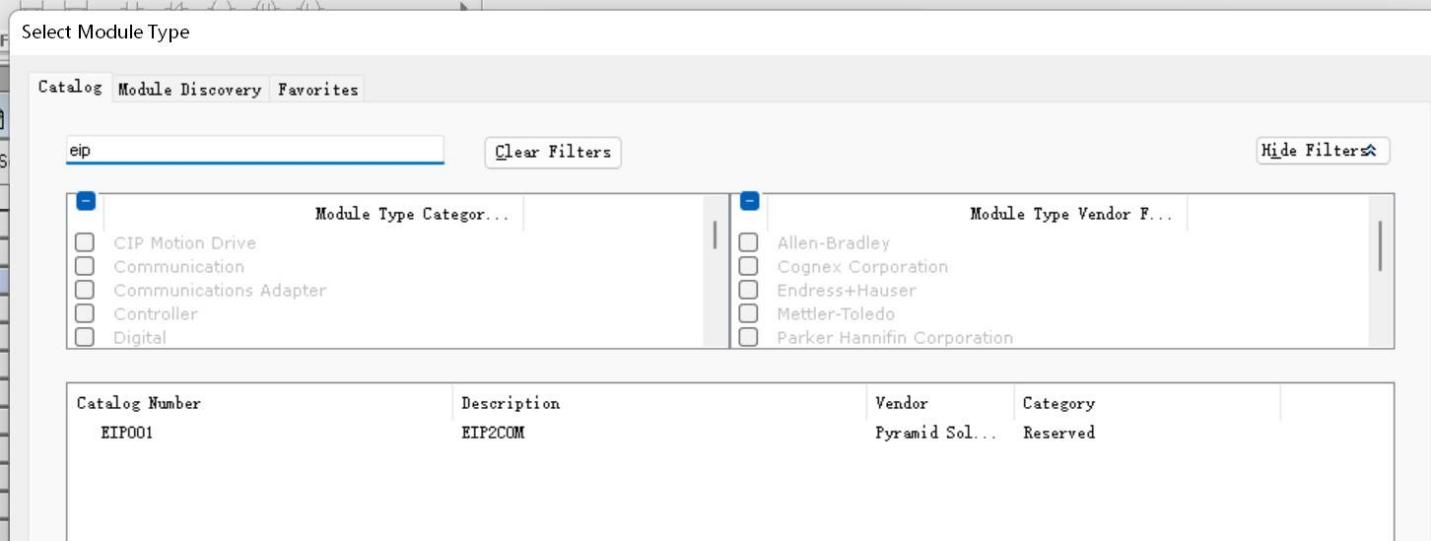

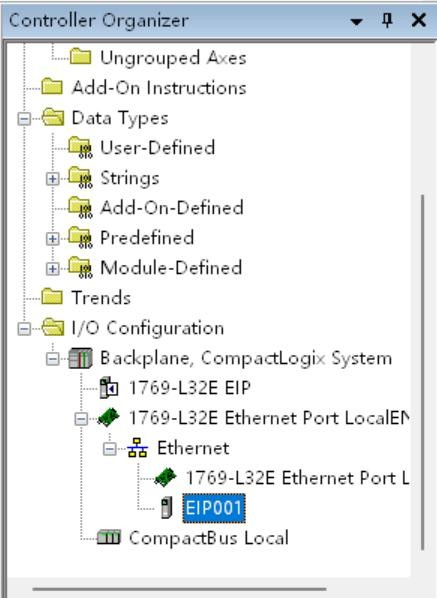

3、輸入 EIP 尋找Modbus TCP轉EtherNET/IP網關模塊，名稱顯示為 EIP001；

4、雙擊Modbus TCP轉EtherNET/IP網關網關模塊設置參數；

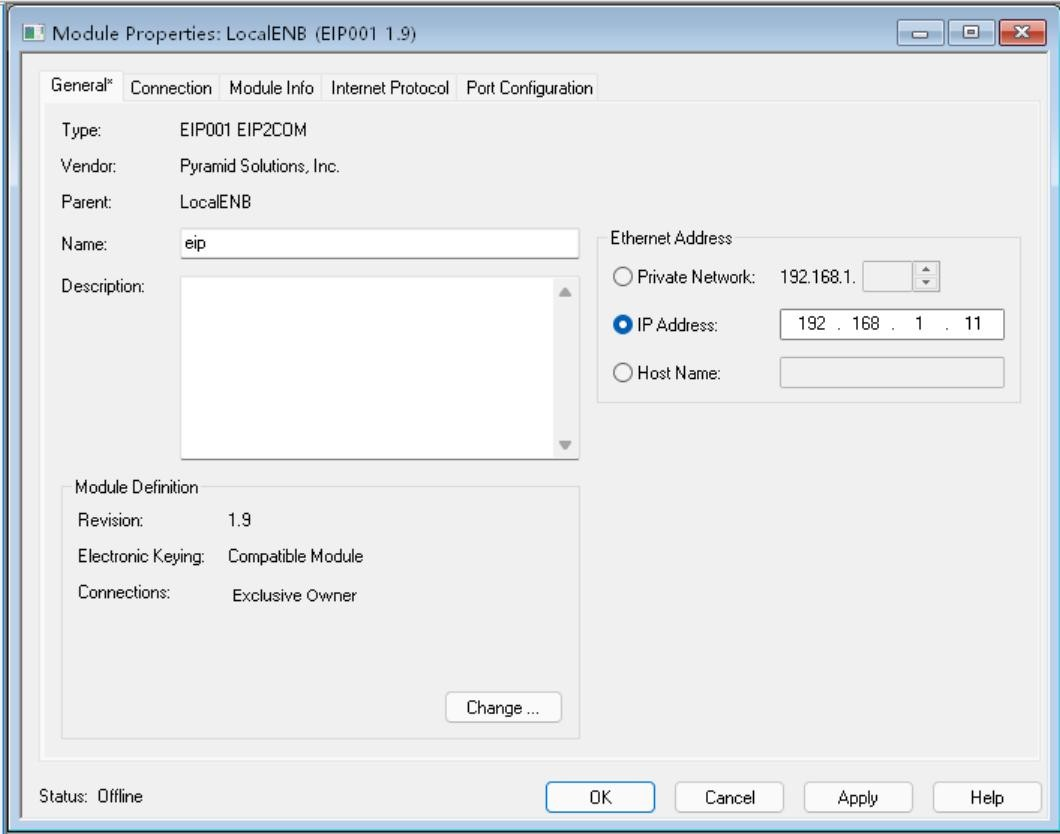

5、設置Modbus TCP轉EtherNET/IP網關的設備名稱和 IP 地址，本例為 eip IP192.168.1.11（此處設備名稱可隨意寫，Modbus TCP轉EtherNET/IP網關在 EtherNet/IP 端不需要設置設備名稱）；

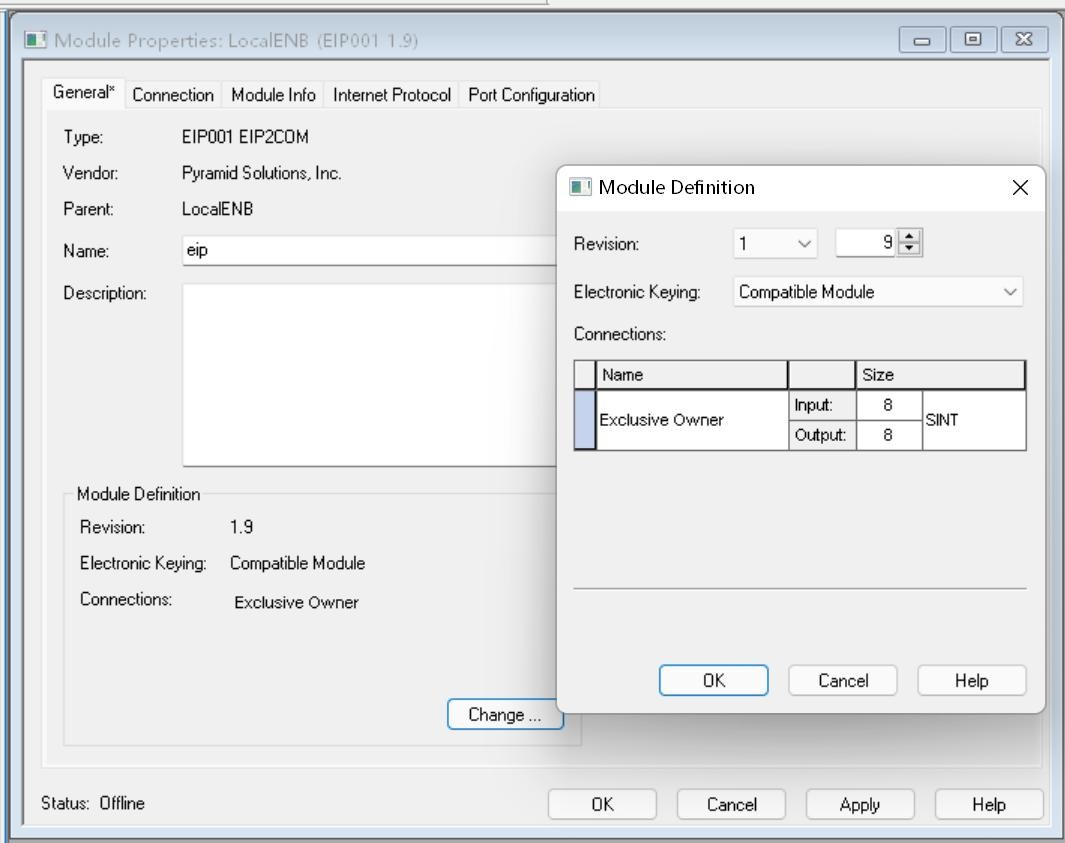

6、點擊 Change 設置數據的輸入輸出長度，本例為 8 個字節；

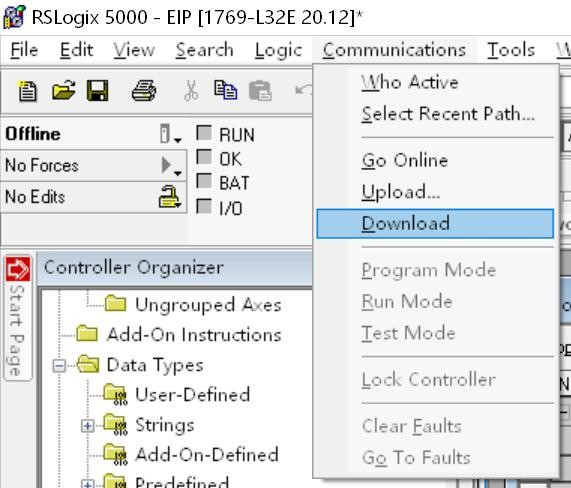

7、下載配置到 PLC；

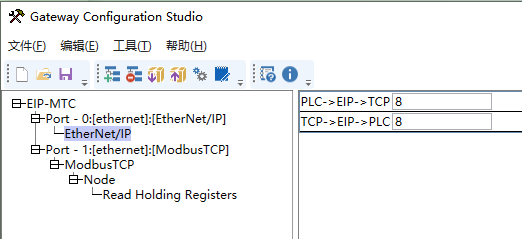

8，打開配置軟件Gateway Configuration Studio；

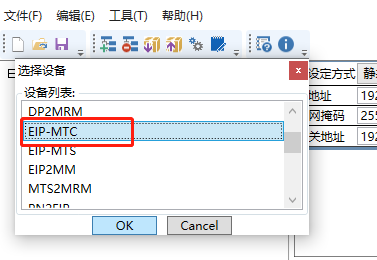

9，打開網關配置軟件進行modbusTCP參數配置，點擊紅圈中的新建，選擇EIP-MTC（MODBUS TCP主站）；

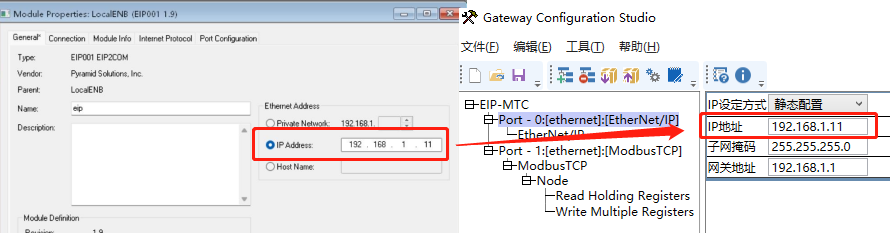

10、設置Modbus TCP轉EtherNET/IP網關的IP地址和字節數要和PLC組態保持一致；

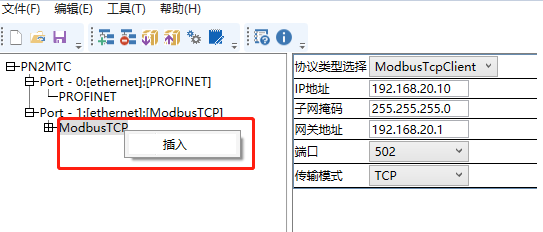

11、繼續右鍵點擊插入，插入Node；

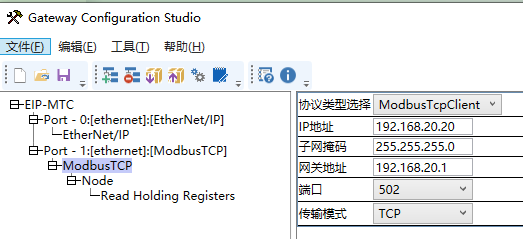

12、設置ModbusTCPip地址，IP地址是Modbus TCP轉EtherNET/IP網關網口地址，網關地址為過濾交換機地址需設置為不沖突地址即可；

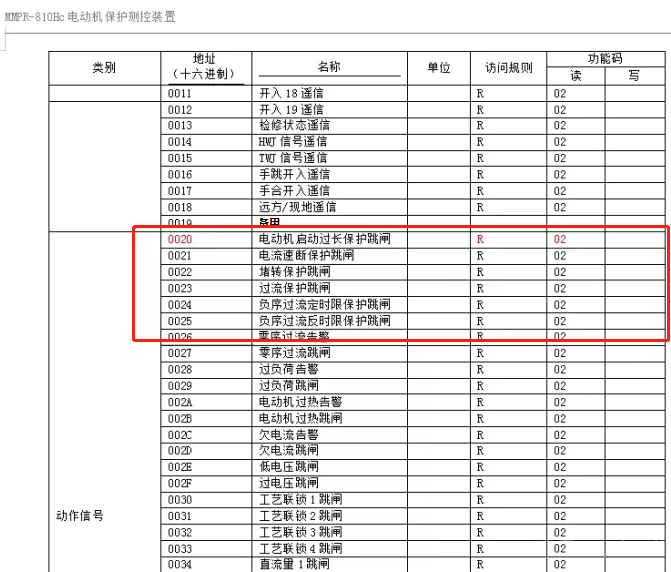

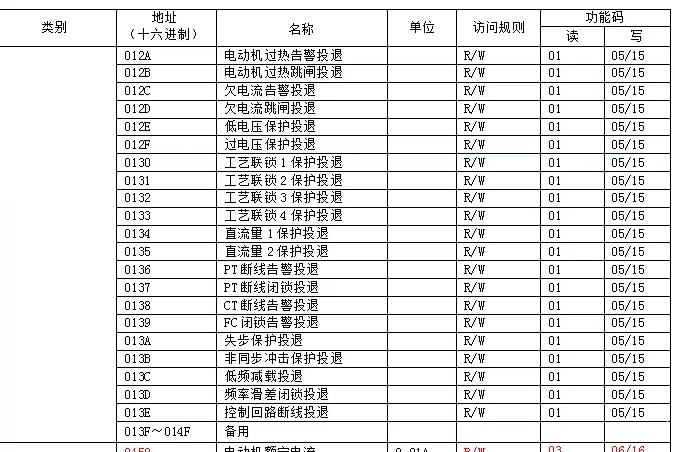

13，根據控制器手冊設置Modbus TCP轉EtherNET/IP網關通信參數，及功能地址介紹；

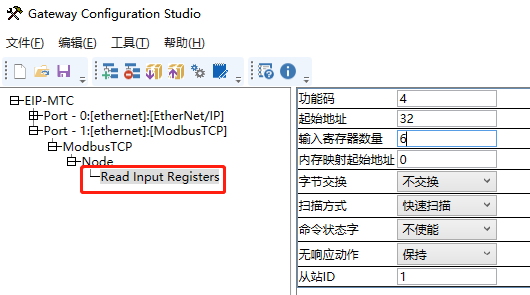

14、給Modbus TCP轉EtherNET/IP網關配置點擊控制器讀寫數據，這里舉例讀取點擊控制器的電流值，及反饋值。如下圖所示

PLC中組態中數據讀取顯示，根據產品手冊的地址說明可把Modbus TCP轉EtherNET/IP網關數值放到PLC內存映射起始地址與博圖中的 kj：I  Data [0]地址相對應，本例中 I 地址為 0-7，若地址為 0 寄存器地址 256 號的數據 就會映射到 I.Data 0 后面數據依此往后按順序排列，從而進一步的對數據進行運算采集工作，以上就是Modbus TCP轉EtherNET/IP網關在PLC組態的快速配置。
