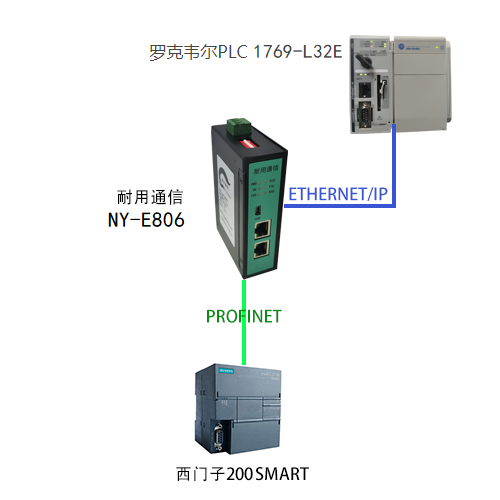

西門子200 SMART PLC（PROFINET）與羅克韋爾（AB） PLC 1769-L32E以太網通訊（EtherNet/IP）進行連接。今天與大家分享一篇EtherNet/IP轉PROFINET的通訊配置方案。本文主要介紹耐用通信的EtherNet/IP轉PROFINET網關NY-E806，連接西門子200 SMART PLC與羅克韋爾（AB） PLC 1769-L32E 通訊的配置過程，供大家參考。
?
1、硬件配置：
羅克韋爾（AB）PLC配置：1個1769-L32E（高端型號CPU應該都可以，好幾年的CPU不知道支不支持）、1個電源模塊（24V供電筆記本1臺）西門子PLC一臺（或其他PROFINET主站都可以），EtherNet/IP轉PROFINET網關一個，網線1根。軟件配置：RSLogix5000，Step 7-Micro/WIN SMART
2、詳細操作步驟

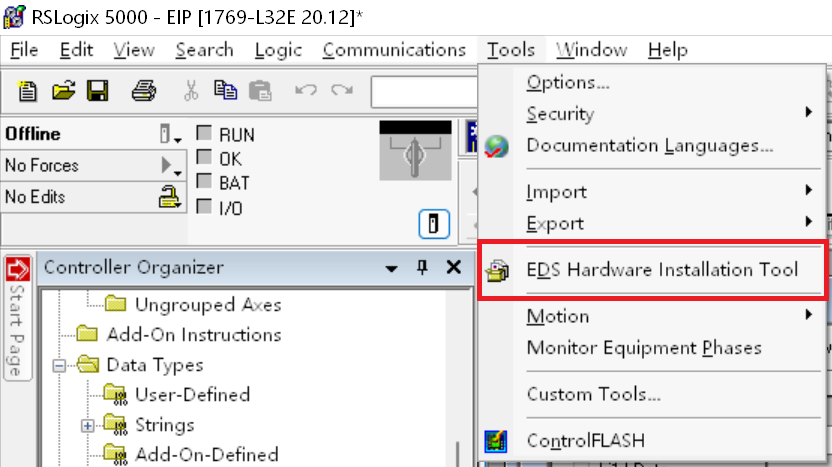

打開RSLogix5000，進行硬件組態，首先添加網關的EDS文件；
?
3、安裝完成后添加模塊，選擇New Module；
?

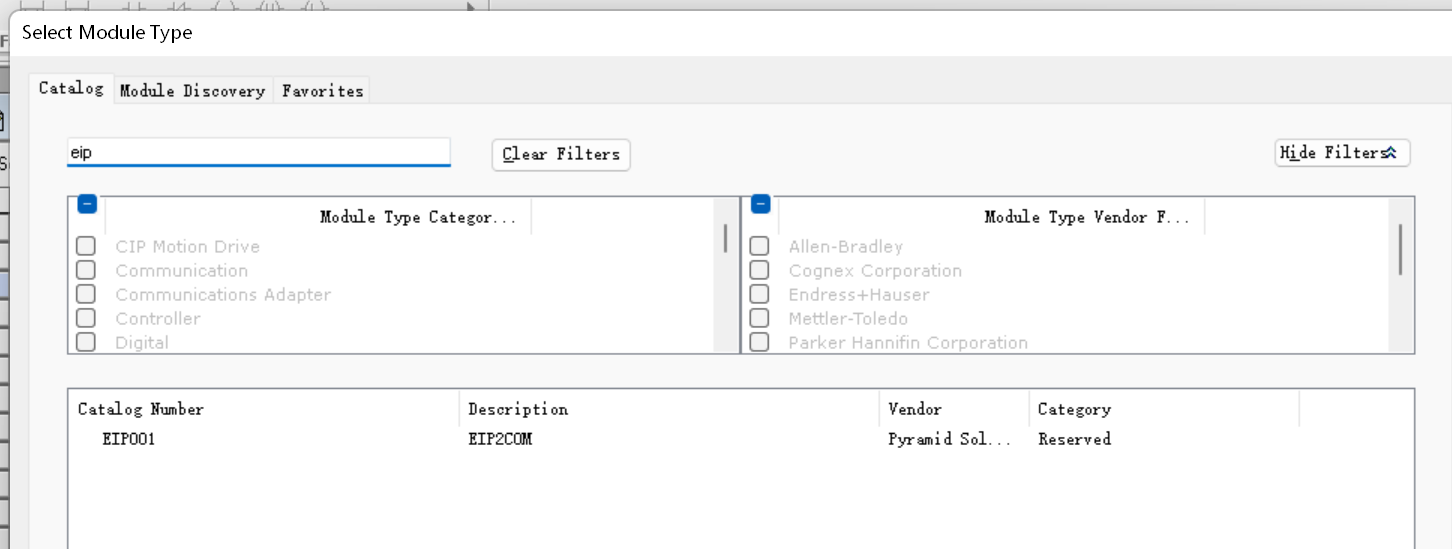

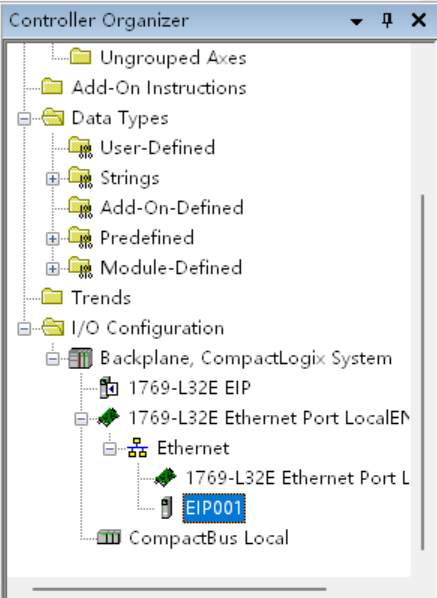

4、輸入EIP尋找EtherNet/IP轉PROFINET網關模塊，名稱顯示為EIP001；
?
5、雙擊EtherNet/IP轉PROFINET網關模塊設置參數；

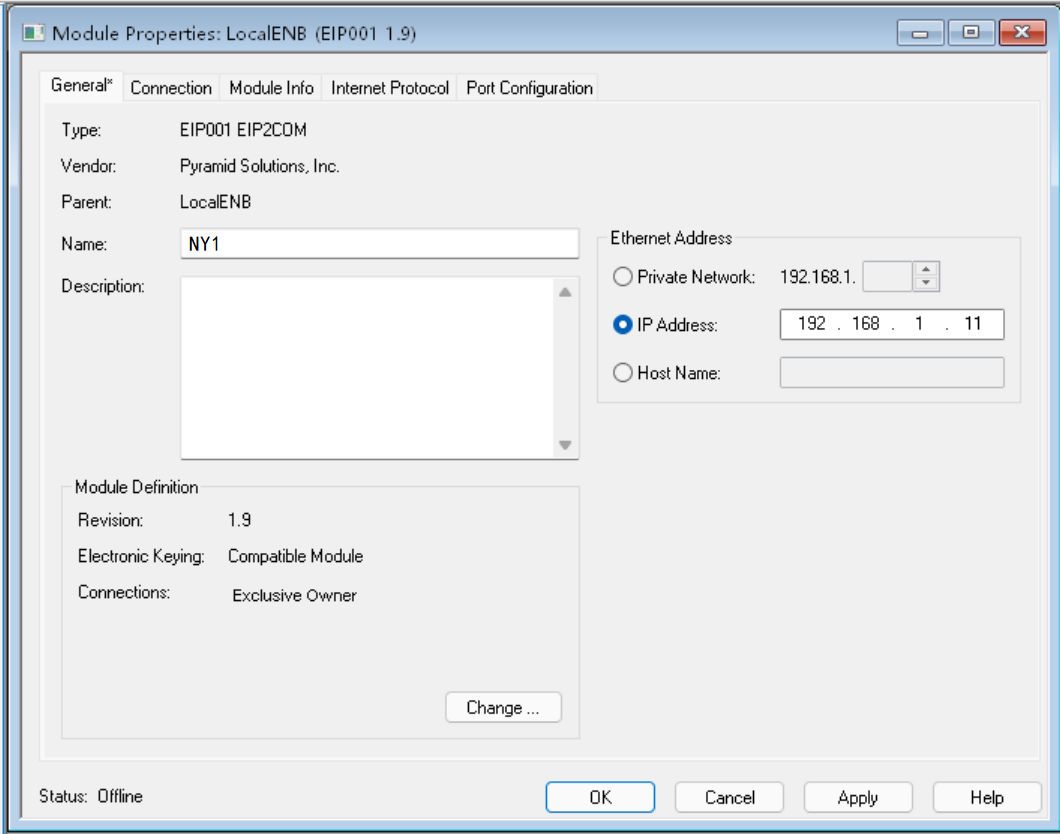

6、設置EtherNet/IP轉PROFINET網關的設備名稱和IP地址，本例為NY1, IP192.168.1.11
（此處設備名稱可隨意寫，EtherNet/IP轉PROFINET網關在EtherNet/IP端不需要設置設備名稱）；
?

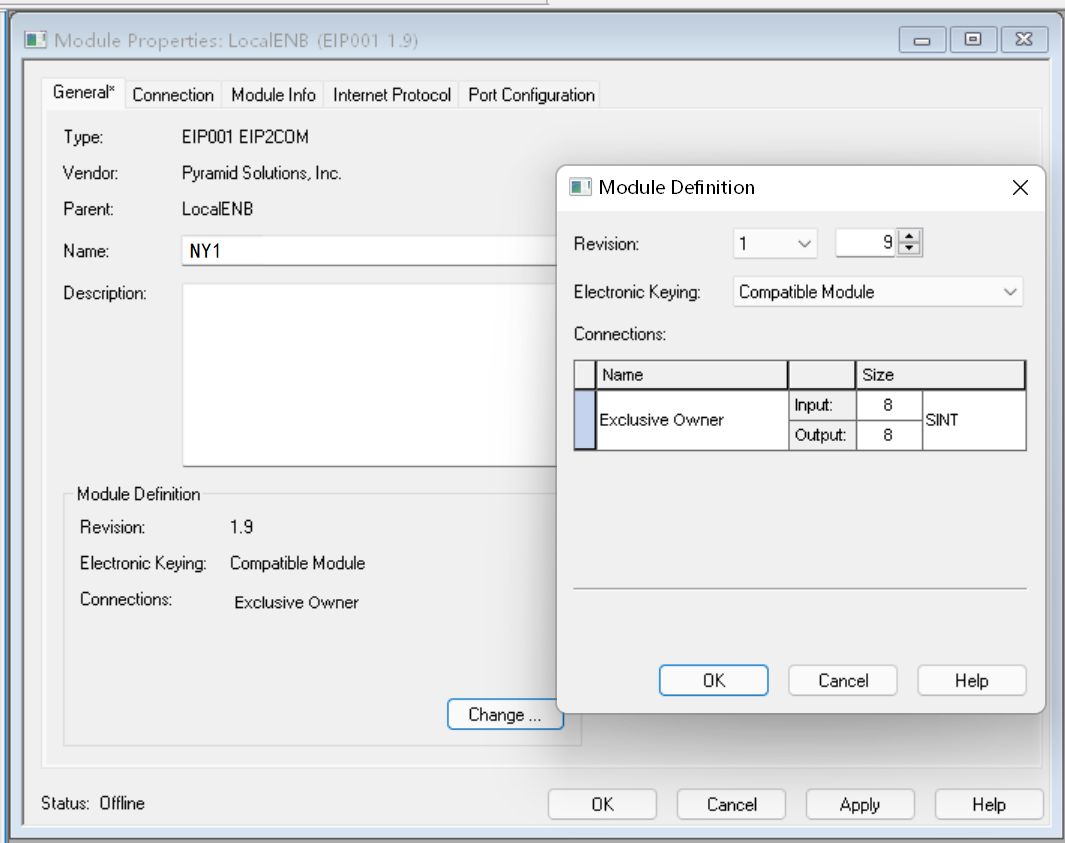

7、點擊Change設置數據的輸入輸出長度，本例為8個字節；
?

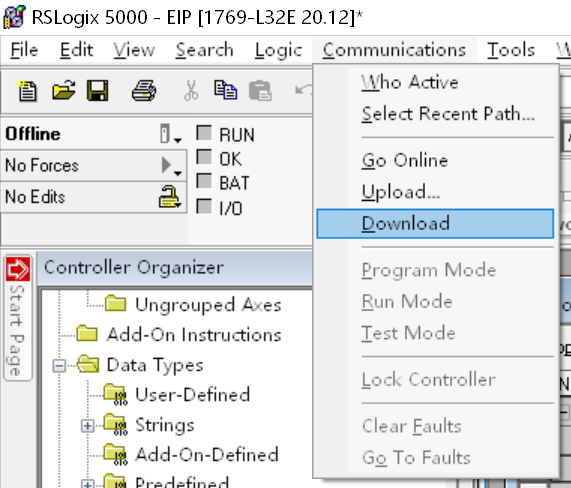

8、下載配置到PLC；
?

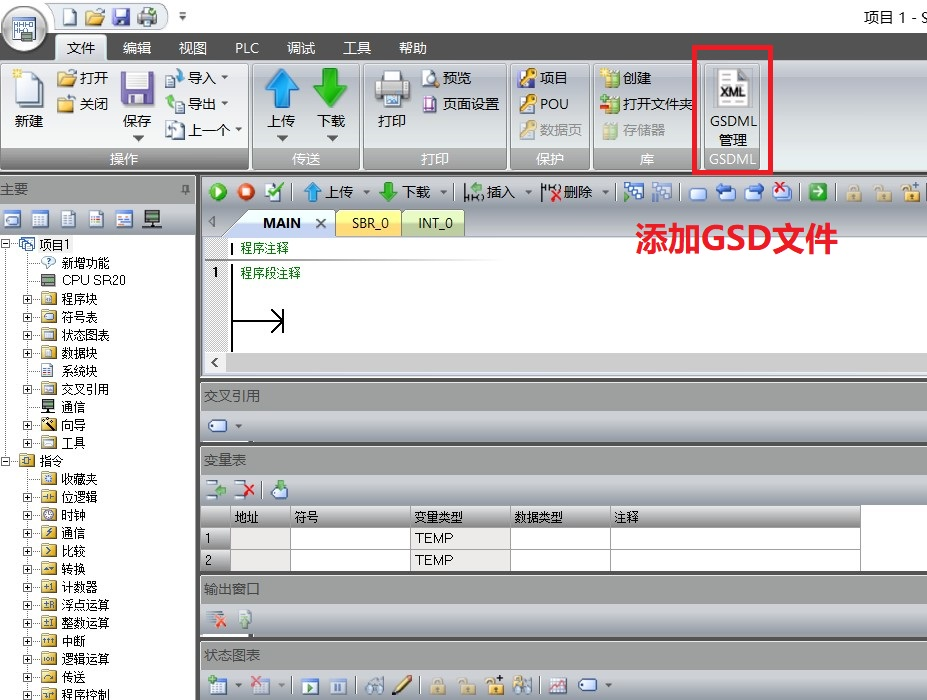

9、對西門子PLC進行配置，首先安裝GSD文件；
?

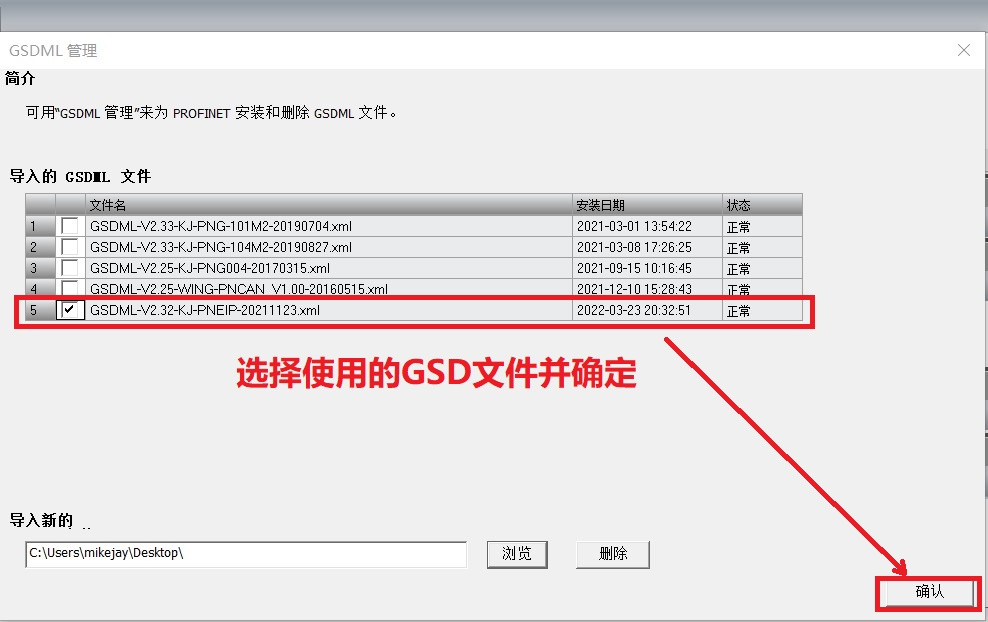

10、選擇GSD文件，確認；
?

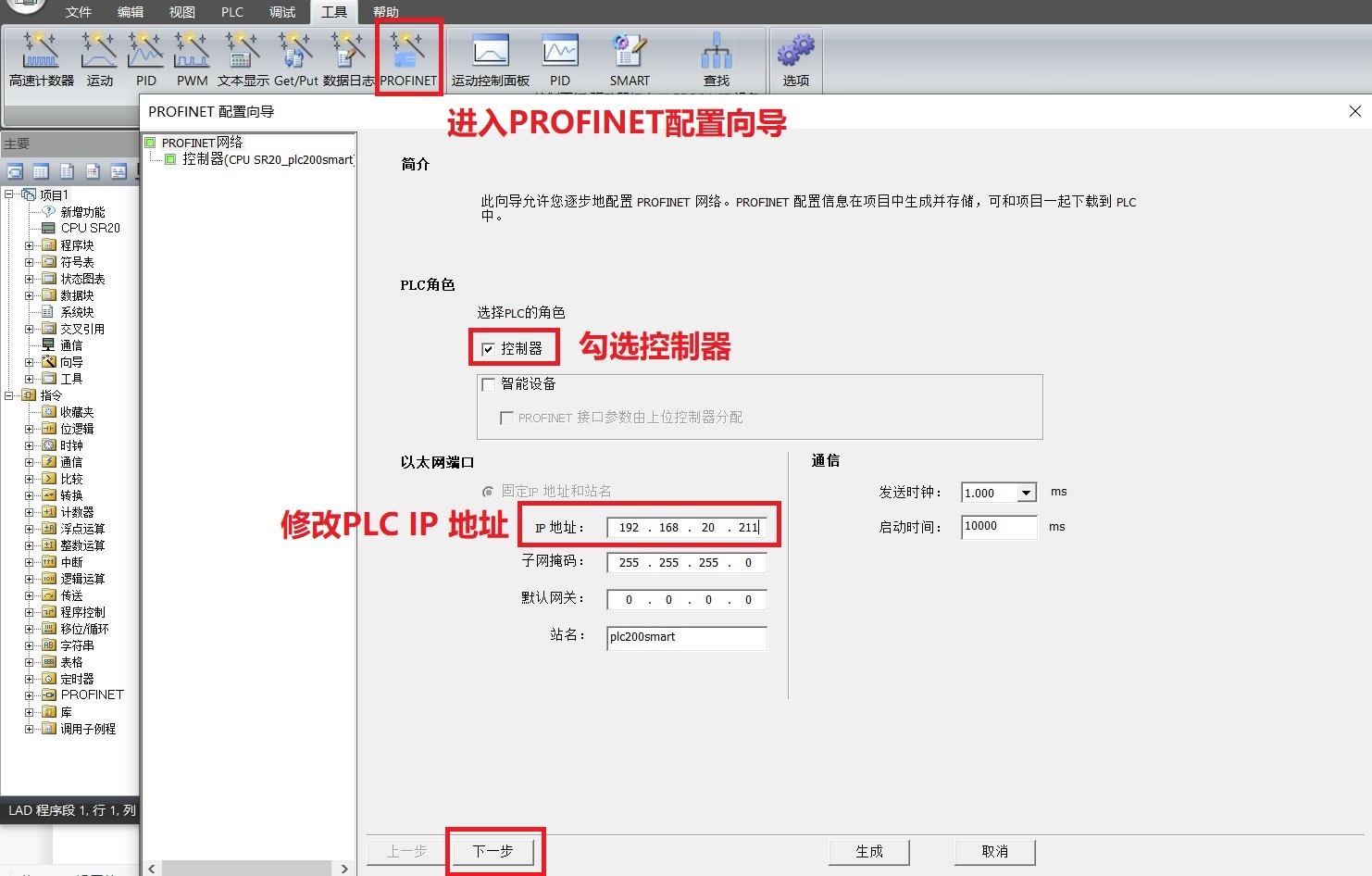

11、點擊PROFINET，勾選控制器并設置PLC? IP地址；
?

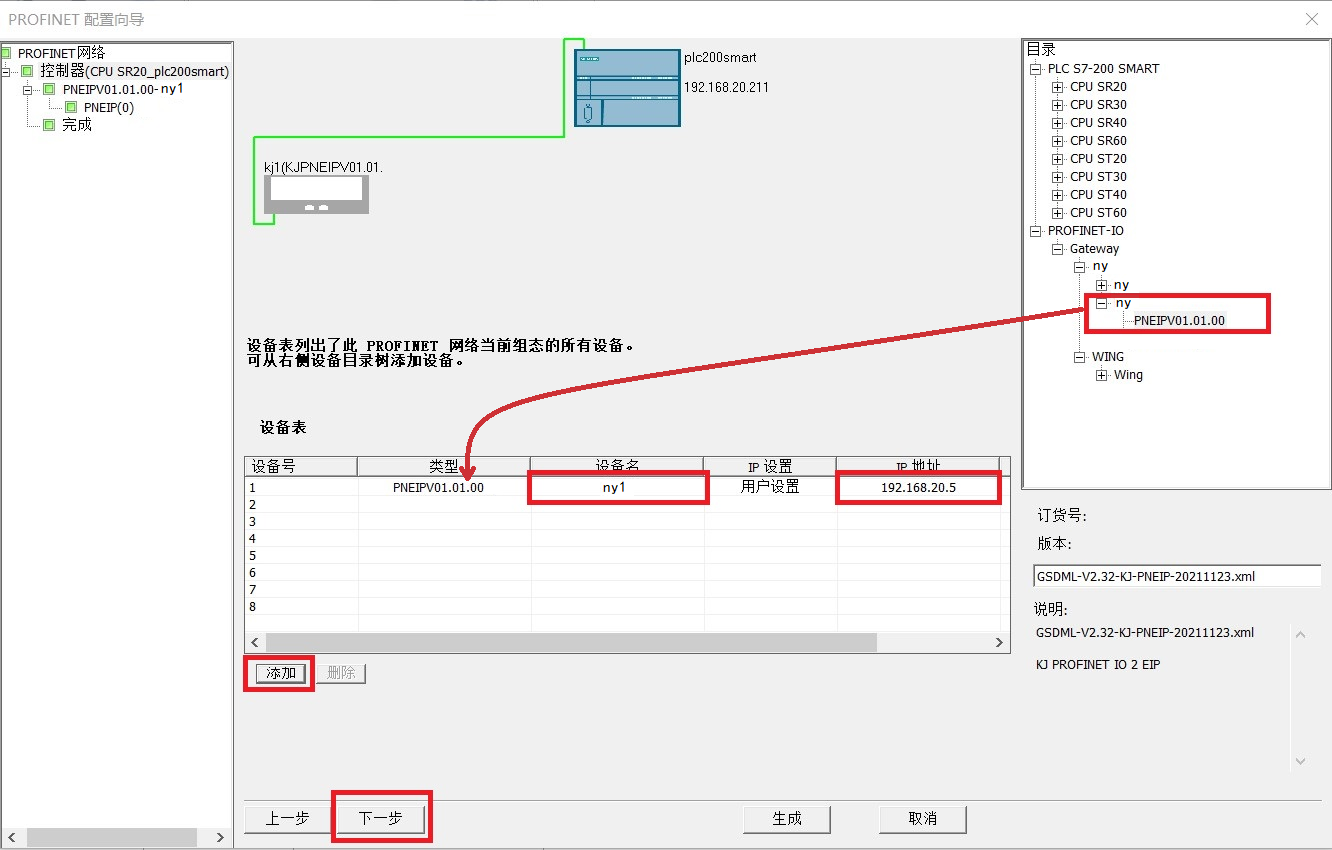

12、將右側目錄GSD文件添加到設備表中，設置設備名和IP地址；
?

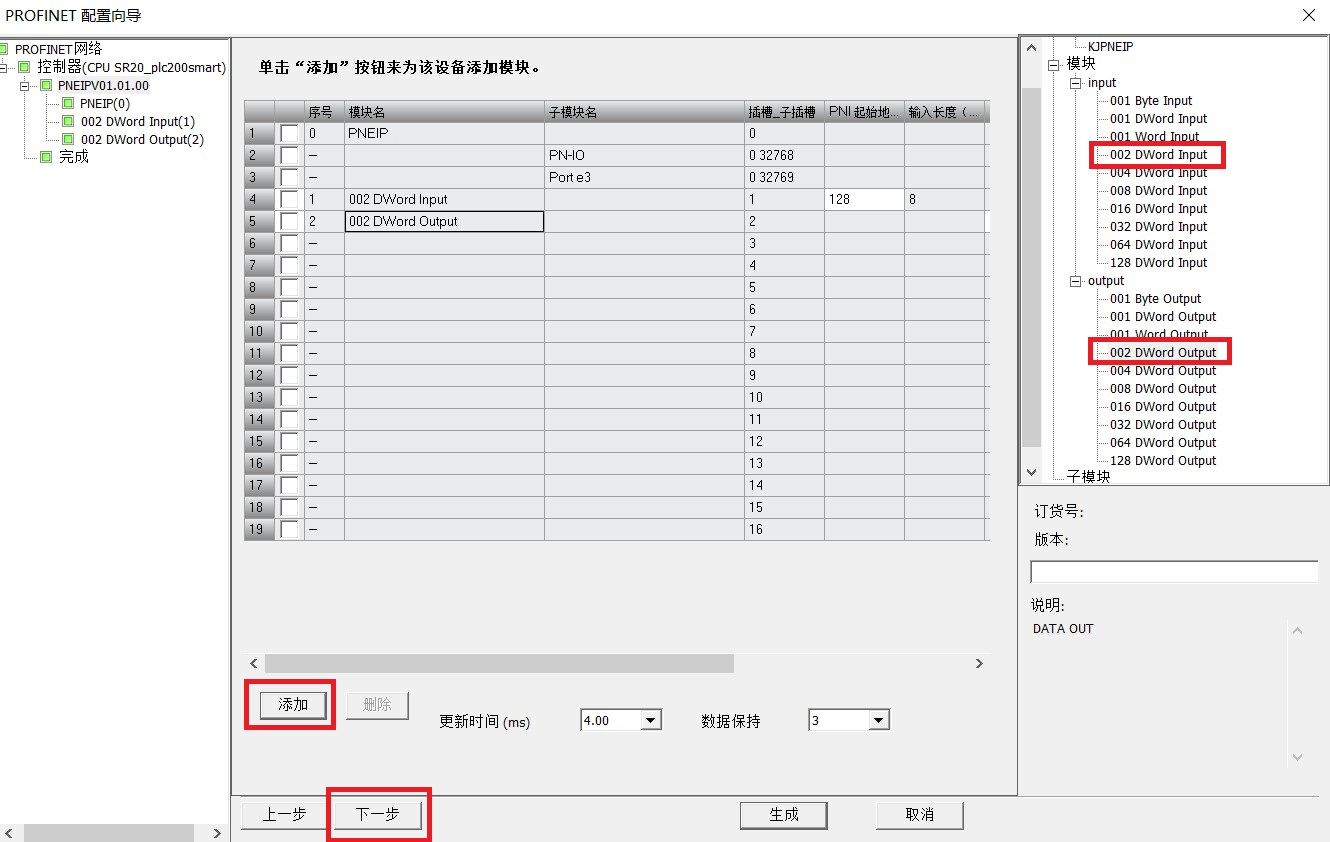

13、添加設置數據的輸入輸出長度。（DWord為雙字節，本例為輸入輸出各4個字節）
進行下一步，再下一步；

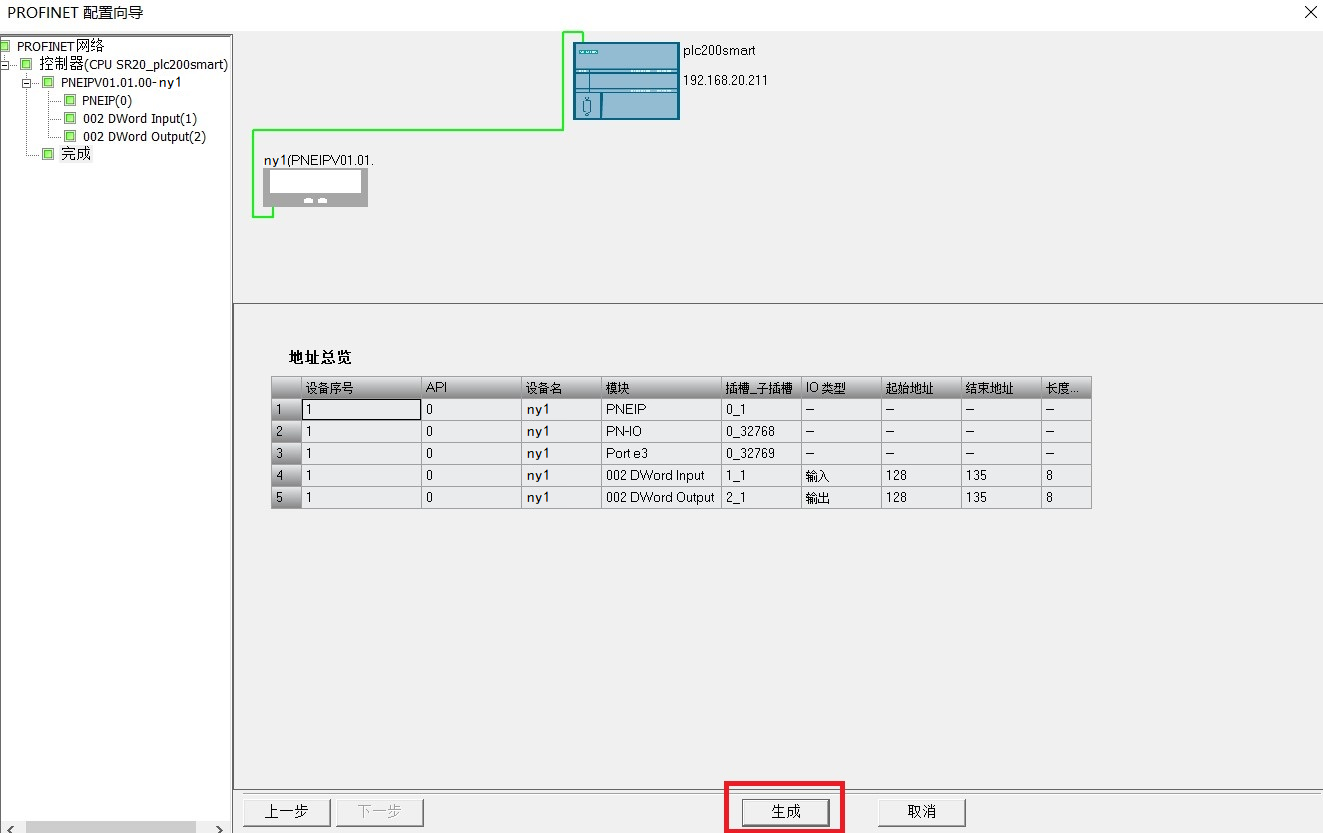

14、配置向?qū)瓿刹⑸桑?br/>?

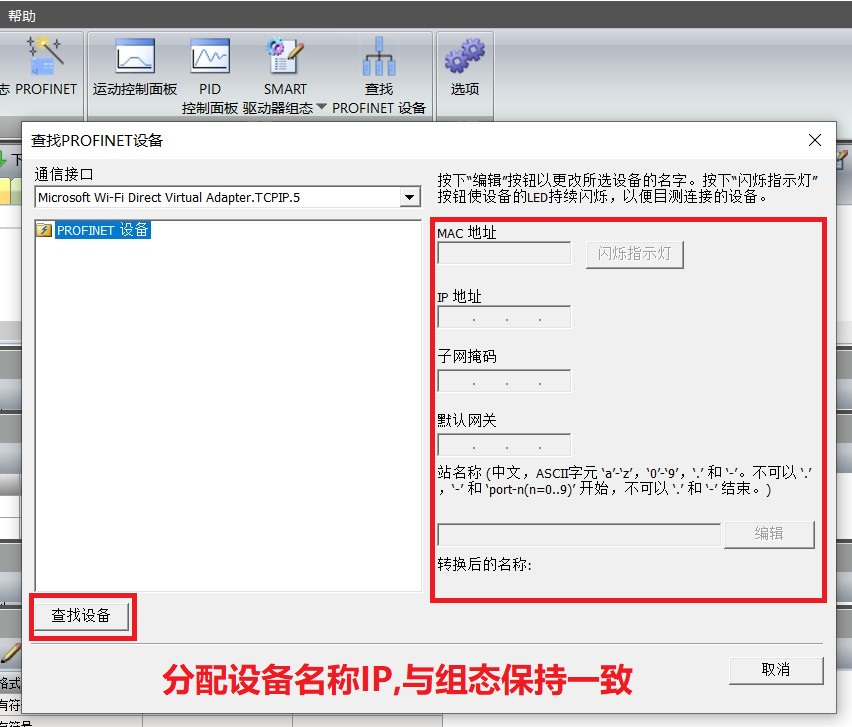

15、查找設備，分配設備名稱和IP地址與組態保持一致；
?

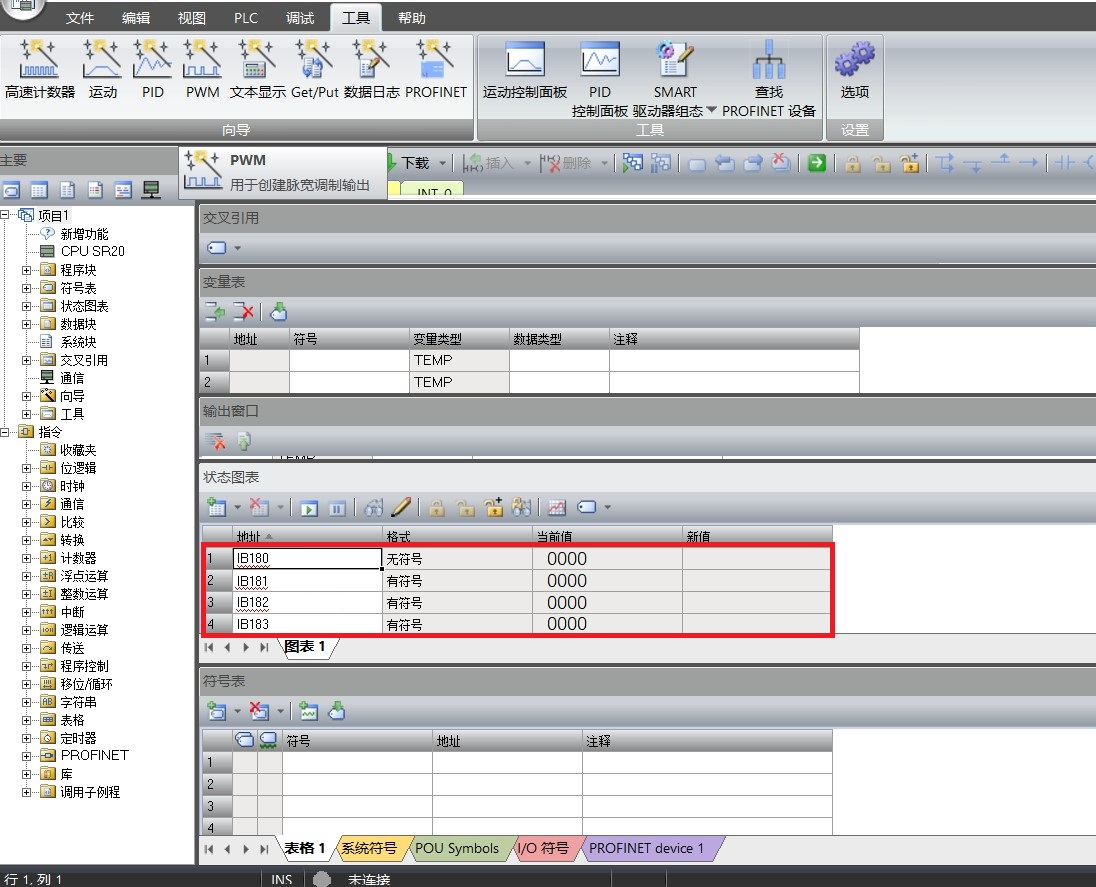

16、下載配置到PLC，監控相對應的I地址，Q地址；

17、下載成功后將EtherNet/IP轉PROFINET網關模塊重新上電即可，重新上電后EtherNet/IP轉PROFINET網關的PWR和SYS燈常亮表示電源及系統正常，OK燈常亮表示與Profinet主站通訊正常。Run常亮表示EtherNET/IP主站通訊正常，ERR燈閃爍表示與EtherNET/IP通訊中斷，監控兩邊數值顯示數據交換成功；

18、以上是EtherNet/IP轉PROFINET網關連接西門子200 SMART PLC（PROFINET）與羅克韋爾（AB） PLC 1769-L32E配置案例分享，歡迎大家一起交流、探討。
